Nilai-nilai Standard Resistor/Perintang

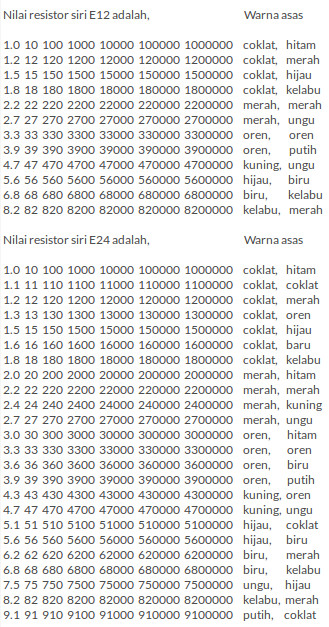

Resistor atau perintang mempunyai nilai-nilai standard yang telah ditetapkan. Nilai-nilai standard itu pula diletakkan didalam beberapa siri. Sebagai contoh siri E12 terdapat dua belas nilai resistor. Kebiasaan hanya terdapat siri E12 dan E24 (dua puluh empat nilai) sahaja yang mudah dibeli dikedai-kedai elektronik.

Dapat dilihat, untuk nilai yang lebih tinggi, cuma darabkan sahaja mengikut pendarab sama ada x10, x100, x1000, x10000, x100000 dan x1000000. Sebagai contoh 10 ohm, 100 ohm, 1000 ohm(1k), 10000 ohm(10k), 100000 ohm(100k) dan 1000000 ohm(1M).

Hanya itulah nilai resistor standard yang boleh didapati. Siri lain yang ada adalah E6, E48, E96 dan E192. Tetapi siri ini biasanya hanya untuk litar-litar tertentu dan istimewa yang jarang digunakan untuk kegunaan komersil.

Mendapatkan Nilai Resistor Yang Tiada Dalam Nilai Standard

Bagaimana hendak mendapatkan nilai resistor yang tiada dalam nilai standard?

Sebagai contoh, kita perlukan resistor bernilai 1.4 kilo ohm. 1.4 kilo ohm tiada dalam nilai standard. Oleh itu nilai yang perlu digunakan adalah 1.2 kilo ohm dan 200 ohm dipasang bersiri. Ataupun 1.2 kilo ohm, 100 ohm dan 100 ohm dipasang bersiri.

LED Flasher

Hari tu ada terjumpa litar LED Flasher online. Rasa macam dah pernah buat projek tu. Tapi rasa macam ada masa terluang, menggunakan komponen yang biasanya boleh dibeli dimana-mana kedai elektronik, saya pun cuba la buat. Projek simple je, led flasher macam lampu kapal terbang tu. Kat bawah ni gambar litarnya yang saya lukis semula.

Kalau nak litar dia dalam format Microsoft excel atau Libre office, boleh minta saya poskan di emel meorbu@gmail.com. Biasanya saya melukis litar menggunakan format excel supaya ramai orang boleh melihatnya tanpa perlu menggunakan software lukisan elektronik. Dibawah adalah gambar litar yang sudah siap dipasang. Hanya menggunakan papan litar Stripeboard.

Menggunakan papan litar Stripeboard akan menjimatkan masa daripada membuat litar bercetak untuk litar-litar elektronik yang ringkas dan kurang komponen. Dibawah adalah video bagaimana lampu led itu berkelip-kelip.

Jika berminat bolehlah cuba membuatnya. Selamat mencuba.

Solder IC LSI

Kali ini saya ingin berkongsi video bagaimana cara untuk memateri (solder) IC LSI. Dalam kaedah ini kita tidak akan menggunakan flux. Hanya menggunakan solder lead. Saksikan video disini.
